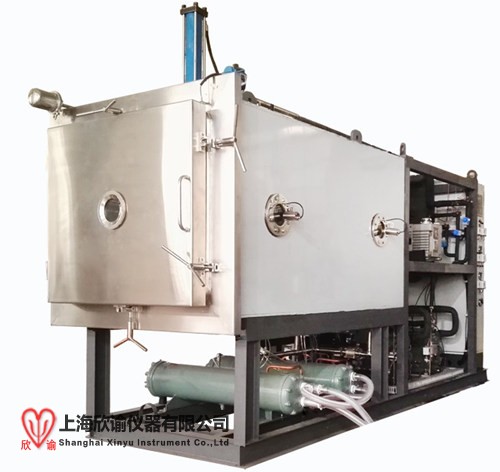

欣諭XY-FD-S1E水冷壓蓋凍干機技術規格
TECHNICAL SPECIFICATIONS
XY-FD-S1E真空冷凍干燥機制藥凍干機械 +86-021-51093712 | |||||||
產 品 結 構 | 技 術 參 數 | 備 注 | |||||
設計標準：CGMP | |||||||
※ 公用配供 | |||||||
電源（單相電源） | 380V/50HZ | ||||||
電源功耗 | 15Kw | ||||||
冷卻方式 | 風冷式（風冷方式室溫保持≤25℃） | ||||||
整機體積（高×寬×深） | 3,000 × 1,100 × 2,200(約) | （按設計為準） | |||||
結構型式 | 矩形整體型/可移動式（2只固定+2只萬向輪）。 | 品牌觸摸屏工控機電腦操作系統安裝在機身 | |||||
整機重量 | 1800kg（約） | ||||||
技術優點 | |||||||
實現凍干過程程序化控制過程分析和具有數據、曲線兩種記錄功能，可根據批號隨時調用或打印 | |||||||
能夠長期穩定運行，連續運行時間大于365天 | |||||||
※ 干燥箱體 | |||||||
性能參數 | |||||||
設計制造標準 | 真空容器設計標準 | ||||||
箱體設計壓力 | 常壓 | ||||||
箱體設計溫度 | -70℃-+80℃ | ||||||
箱體真空泄漏率 | 5×10-3 Pa.m3/sec | ||||||
主要部件 | |||||||
箱體材料 | SUS316L/δ4mm | ||||||
開門方式 | 單手柄旋緊式 | 1只 | |||||
開門方向 | 朝右開門大于110度 | (用戶可選擇) | |||||
箱門材料 | 進口高透光高強度醫藥級亞克力板 | 1塊 | |||||
箱體幾何形狀 | 矩型體 | ||||||
箱體光潔度 | Ra≤0.4μm | ||||||
箱體保溫材料 | 聚氨脂發泡 | ||||||
箱門密封 | 采用О型實心醫用硅橡膠Φ8mm | 1根 | |||||
技術特點 | |||||||
1 | 316L不銹鋼板材均選用優秀品牌，經精密拋光，保證箱體表面粗糙度，從而保證無菌要求； | ||||||
2 | 高透光型有機玻璃，方便觀察凍干過程的制品變化 | ||||||
3 | 箱體、板層、軟管均經過多道工序檢驗，確保不漏 | ||||||
4 | 板層可全疊升到Z高位，方便擦試和清冼 | ||||||
※ 板 層 | |||||||
性能參數 | |||||||
擱板有效總面積 | 1.08M2 | ||||||
Z大捕水量 | 10Kg/批 | ||||||
板層Z低溫度 | ≤-60℃ | ||||||
板層Z高溫度 | +80℃ | ||||||
板層制冷速度（空載） | +20 ～-40°C ≤ 30min | ||||||
板層溫差(空載/平衡后) | ≤±1℃ | ||||||
板層平整度 | 0.5mm/m | ||||||
主要部件 | |||||||
板層材料 | SUS316L | ||||||
表面粗糙度 | Ra≤0.4μm | ||||||
板層層數 | 4+1(補償板) | ||||||
板層間距 | 330 | ||||||
板層尺寸 | 600× 450 × 20 | ||||||
瓶/盤保護 | 擱板帶防瓶/盤墜落保護架 | ||||||
聯接軟管 | SUS304L不銹鋼軟管 | ||||||
制品測溫探頭 | Pt-100 熱電阻，德G | 根據實際要求 | |||||
技術特點 | |||||||
1 | 板層具有很高強度，能夠耐受長期使用； | ||||||
2 | 板層通過專用機械加工，可保證高要求平整度； | ||||||
3 | 板層加熱控溫精度高 | ||||||
※ 冷 凝 器 | |||||||
性能參數 | |||||||
設計標準 | 真空容器設計標準 | ||||||
箱體設計壓力 | 常壓 | ||||||
箱體設計溫度 | -85℃-+90℃ | ||||||
冷凝器Z低溫度 | ≤-75℃可用于有機溶劑的凍干捕水可選-85度 | ||||||
主要部件 | |||||||
冷凝器形狀 | 圓桶型 | ||||||
冷凝器材料 | ANSI 316L不銹鋼 | ||||||
結霜表面 | 冷凝器內表面-有利于化霜和清洗消毒 | ||||||
盤管形式 | 盤型ANSI 316L不銹鋼 | ||||||
內表面粗糙度 | Ra≤0.5μm | ||||||
冷凝器觀察門 | 高透光型航空有機玻璃 | 1塊 | |||||
化霜方式 | 自動化霜De-icing廢液排放 | ||||||
溫度傳感器 | Pt-100 熱電阻，德G) | 1支 | |||||
保溫材料 | 聚氨脂發泡保溫板 | ||||||
技術特點 | |||||||
1 | 不銹鋼316L板材均選用優秀品牌，經精密拋光，保證箱體表面粗糙度，從而保證無菌要求； | ||||||
2 | 冷凝器盤管光滑面，啟動自動化霜功能，方便取出冰塊或完全熔化后自動排空，對于擦試消毒更有效 | ||||||
※ 制冷系統 | |||||||
性能參數 | |||||||
板層降溫速率(空載) | 20℃→-40℃≤45min | ||||||
冷凝器降溫速率(空載) | 20℃→-40℃≤25min | ||||||
主要部件 | |||||||
高壓級壓縮機型號/數量 | 法G泰康 | 1臺 | |||||
冷媒 | 高壓級R404a綠色環保型 | ||||||
低壓級壓縮機型號/數量 | 法G泰康 | 1臺 | |||||
冷媒 | 低壓級R23 綠色環保型 | ||||||
油分離器 | 艾默生 | 1個 | |||||
回氣過濾器 | 丹麥DANFOSS | 1個 | |||||
油視鏡 | 丹麥 DANFOSS | 3個 | |||||
干燥過濾器 | 丹麥 DANFOSS | 1個 | |||||
壓力表 | 瑞士 REFCO | 4個 | |||||
頂蓋閥 | 意大利CASTEL | 3個 | |||||
繼電器 | 丹麥DANFOSS | 4個 | |||||
膨脹閥 | 丹麥 Danfoss | 3個 | |||||
電磁閥 | 丹麥 Danfoss | 5個 | |||||
技術特點 | |||||||
1 | 壓縮機采用法G泰康品牌全封閉壓縮機，運用復疊制冷技術，性能更加穩定、可靠； | ||||||
2 | 采用符合蒙特利爾公約的環保型制冷劑； | ||||||
3 | 具備壓縮機壓力保護功能， | ||||||
※ 真空系統 | |||||||
性能參數 | |||||||
抽氣速率 (空載) | 從大氣壓抽至10Pa≤15min | ||||||
系統漏率(空載) | 5×10-3 Pa.m3/sec | ||||||
J限真空度(空載) | ≤0.01mbar | ||||||
主要部件 | |||||||
真空泵型號/數量 | BAOSI（上市公司品牌） | 1臺 | |||||
中隔閥 | DN-80mm | 1個 | |||||
泵頭閥 | 西瑪特 SIEGV | 1個 | |||||
真空規管 | 英G“愛德華”EDWARDS | 1個 | |||||
過濾器 | 0.22μm | 1個 | |||||
進氣閥 | 意大利 弗維流體 | 1個 | |||||
摻氣閥 | 意大利 弗維流體 | 1個 | |||||
技術特點 | |||||||
1 | 采用世界品牌真空泵，具有可告穩定的運行保證； | ||||||
2 | 性能卓越的真空泵止回閥與真空泵同步，可避免停泵時真空泵因大氣壓差油倒流 | ||||||
3 | 具有多段式真空度設定功能，可實現一個凍干周期內真空度的多次變量控制； | ||||||
4 | 干燥箱和冷凝囂之間有意大利品牌蝶閥進行隔離，前后箱進出料和衛生與冷凝器化霜不影響 | ||||||
※ 循環系統 | |||||||
性能參數 | |||||||
主要部件 | |||||||
循環泵 | 德G“威樂”TOP系列 | 1臺 | |||||
導熱油 | 低粘度硅油 | 適量 | |||||
電加熱 | 1Kw | 1支 | |||||
板式熱交換器 | 瑞典“阿法拉伐” | 1個 | |||||
導熱油測溫探頭 | Pt-100 熱電阻，德G | 2支 | |||||
溫度控制器 | 丹麥“丹佛斯”DANFOSS | 1個 | |||||
加熱速度 | 1°C/min | ||||||
硅油粘度 | 5cSt 25℃ | ||||||
技術特點 | |||||||
1 | 電加熱采用PID能量調節控制，具有節能和控溫穩定的特點； | ||||||
2 | 采用G際品牌的，實現無泄漏，無噪音，穩定運行 | ||||||
3 | 世界著名品版釬焊式板式交換器 | ||||||
※ 控制系統 | |||||||
性能參數 | |||||||
軟件系統符合 | FDA 21CFR PART II | ||||||
冷凍干燥方式 | 遠/近及手動/自動控制 | ||||||
化霜方式 | 自動化霜De-icing | ||||||
工藝設定方式 | 配方式管理 | ||||||
主要部件 | |||||||
控制軟件 | XY-5000 | 1套 | |||||
控制方式 | (PLC+觸摸屏)(全自動+手動式) | ||||||
PLC（程序控制器） | 歐姆龍OMRON | 1塊 | |||||
計算機 Computer | 聯想ThinkVision配置intel 9代以上的處理器） LENOVO ThinkVision | 1臺 | |||||
UPS電源 | G產山特（選配） | ||||||
空氣開關 | 法G SCHNEIDER | ／ | |||||
交流接觸器 | 法G SCHNEIDER | ／ | |||||
電氣保護等級 | IP22 | ／ | |||||
軟件系統 | XY-5000 Control System | 1套 | |||||
軟件備份光盤 | 1份 | ||||||
技術特點 | |||||||
1 | 符合FDA歐盟標準，電子簽名，多組密碼； | ||||||
2 | 自動、手動在任何節點任意切換； | ||||||
3 | 一鍵式體檢功能，為凍干機的健康提供數據保障； | ||||||
4 | 系統操作可在無菌室、機房、凍干控制室進行，并且相互具有互鎖功能，避免誤操作； | ||||||
5 | 友善的人機界面具有各種部件、閥門工作狀態及溫度、真空度參數顯示； | ||||||
6 | “配方管理”可設置無數條凍干工藝曲線； | ||||||
7 | “配方管理”可實現：低溫進箱、二次回凍（反復預凍）、壓力升測試、自動放氣和壓塞、低溫出箱等個性功能； | ||||||
8 | “冷凍干燥”自動過程有階段顯示功能，并可任意跳段； | ||||||
9 | “冷凍干燥”過程中可對配方進行隨時調整； | ||||||
10 | 操作畫面具有各個故障點顯示功能； There is a function for displaying various trouble points on the operation interface. | ||||||
11 | 具有數據、曲線兩種記錄功能，可根據批號隨時調用或打?。?/span> | ||||||
12 | 可存儲無數條數據、曲線記錄； | ||||||
13 | 各個真空度、溫度曲線由多種顏色顯示，并可任意設置“顯示”或“隱藏”； | ||||||
14 | “冷凍干燥”完成后，可將“工藝配方”、“數據曲線”、“歷史記錄”、“操作記錄”、“報警記錄”等原始記錄一起打印，可作為批產品的詳細批記錄進行保存； | ||||||
15 | 可根據用戶實際使用需要增加相應軟件功能； | ||||||
16 | 電子簽名，三級用戶權限管理，曲線報表不可修改； | ||||||
17 | 選配UPS不間斷電源可在緊急停電后20分鐘內給PLC及各類傳感器提供電力。 | ||||||
※ 備品備件 | |||||||
序號 | 名稱 | 型號/規格/材質 | 數量 | ||||
1 | 電磁閥 | DANFOSS | 1 | ||||
2 | 電磁閥線圈 | DANFOSS | 2 | ||||
3 | 測溫探頭 | PT-100單支 | 5 | ||||
4 | 高壓壓力表 | REFCO | 1 | ||||
5 | 低壓壓力表 | REFCO | 1 | ||||
6 | 真空泵油 | Edwards | 4L | ||||
7 | 制冷專用板手 | COOLMAX | 1把 | ||||
8 | 制冷專用加液管 | HONGSEN | 1根 | ||||
9 | 制冷劑加液表 | HONGSEN | 1套 | ||||
10 | 電磁閥 | DANFOSS | 1 | ||||
以上為欣諭凍干標準款水冷藥機設備，如需要增項選配功能可聯系欣諭廠家具體溝通18918321013（同微信）
