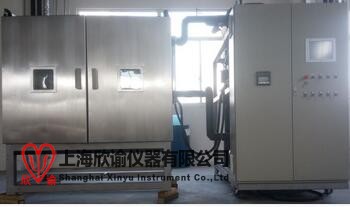

XY-FT-300L技術規格及配置
TECHNICAL SPECIFICATIONS
General Detail 總述 | |||
Sr. No. | Description 描述 | Specifications 規格 | |
1 | Mode 型號 | XY-FT-300L | |
4 | Control 控制方式 | Microprocessor 微機處理 | |
5 | Dimension of unit (approx.) (L × W × H) (mm) 外型尺寸（大約）（長×寬×高） | 1400×2520（1620+900分體）×2100（不含油缸尺寸） (Final dimension based on design) （以Z終設計尺寸為準） | |
6 | Weight (approx.) 重量（大約） | ~3,000kg | |
Chamber 凍融箱 | |||
1 | Chamber type 凍融箱外型 | Rectangle 方箱體 | |
2 | Maximum design pressure Z大設計壓力 | 常壓 Normal pressure | |
3 | Maximum design temperature Z大設計溫度 | 常溫 Normal Temp. | |
4 | Material 材質 | ||
Internal 內部 | SUS 316L | ||
Insulation 保溫 | Polyurethane foam 聚氨酯發泡材料 | ||
External cover 外部 | SUS 304 | ||
5 | Open direction 開門方向(根據客戶要求） | Hinge Door 從左往右鉸鏈開門 | |
6 | Open angle 開門角度 | More than 90o 大于90度 | |
7 | Gasket 密封圈 | O型密封圈 | |
8 | 箱體內尺寸 (L × W × H) (mm) | 3000*1200*2000 | |
Shelves 板層 | |||
1 | Temperature range 溫度范圍 | -55°C to +50°C | |
2 | Temperature sensors (shelves) 板層溫度探頭 | 2 | |
Silicone oil inlet 導熱油進口 | |||
Silicone oil outlet 導熱油出口 | |||
3 | sensors 溫度探頭 | 3 | |
4 | Number of shelves 板層數 | 5+ 1(upper radiant shelf) （溫度補償板） | |
5 | Dimension (L × W × T) (mm) 板層尺寸（以設計為準） | 915x1215x22 | |
7 | Spacing (mm) 板間距 | 100 | |
8 | Hose of flexible connection 軟管連接 | Welding 焊接 | |
9 | Material 材質 | SUS 316L | |
10 | 板層升降 | 頂部油缸升降 | |
Shelf Heating / Cooling 板層升溫/降溫 | |||
1 | Circulation pump 循環泵 | ||
Brand 品牌 | 德GWILO雙體泵 | ||
Model 型號 | TOP-SD50/10 | ||
Type 形式 | Centrifugal pump 屏蔽式 | ||
Number 數量 | 1 | ||
Motor power 電機功率 | 0.585kW | ||
2 | Plate heat exchanger 板式熱交換器 | ||
Brand 品牌 | Hexnovo | ||
Type 方式 | Sealed brazed stainless steel 不銹鋼封蜂窩式 | ||
Number 數量 | 1 | ||
3 | Heater 電加熱 | PID control PID 控制【電加熱系統】 | |
4 | Maximum heating power Z大加熱功率 | 9KW | |
5 | Thermal fluid 導熱介質 | Special heat conducting oil for freezing and thawing 專用導熱油 | |
7 | 控溫精度 | ±2℃ | |
Swaying System 晃動系統 | |||
1 | Swaying Plate 晃動平臺 | TF定制 | |
2 | Swaying Motor 晃動電機 | TF定制 | |
Refrigerating System 制冷系統 | |||
1 | Compressor 壓縮機 | ||
Brand 品牌 | 德G比澤爾Bitzer | ||
Model 型號 | S6H-20.2Y | ||
Type 方式 | R507環保冷媒 | ||
Number 數量 | 1 | ||
Motor power 電機功率 | 15kW | ||
2 | Refrigerant 制冷劑 | HFC-free R507 | |
Main refrigerating units 主要制冷元件 | |||
1 | Thermostatic expansion valve 熱力膨脹閥 | Danfoss | |
2 | Solenoid valve 電磁閥 | Danfoss | |
3 | Safety valve安全閥 | Castel | |
4 | Sight glass視液鏡 | Danfoss | |
5 | Water cooling condenser水冷凝器 | JG | |
6 | Oil separator 油分離器 | Fasike | |
7 | Gas-liquid separator 汽液分離器 | Fasike | |
8 | Filter 過濾器 | 濾殼Hongguo濾芯 ALCO | |
Control System 控制系統 | |||
1 | Software 軟件 | FT-2000 | |
Automatic 自動 | Included 有 | ||
Manual 手動 | Included 有 | ||
2 | PLC 可編程控制器 | 西門子SIEMENS | |
3 | HMI 觸摸屏 | 西門子SIEMENS | |
4 | Computer 電腦 | 聯想 | |
4 | Temperature probe 溫度探頭 | Pt100 | |
5 | Contactor 接觸器 | Schneider | |
6
| Relay 繼電器 | Schneider | |
Safety System 安全系統 | |||
1 | Temperature failure protection 溫度失敗保護 | Included 有 | |
2 | Compressor protection 壓縮機保護 | Included 有 | |
3 | Other motors protection 其它電機保護 | Included 有 | |
4 | Interlock protection 連鎖保護 | Included 有 | |
5 | Cooling water failure protection 水壓失敗保護 | Included 有 | |
Utility Requirement (approx.) 公用工程消耗(大約) | |||
1 | Electricity - total electrical load 總裝機功率 | 25kW (380V, 50Hz, 3Phase, 5Wire) | |
2 | Cooling water for refrigerant cooling 用于制冷系統的冷卻水 | 10m3/hr (1.5≤P≤2bar, T≤25°C) | |
驗證文件系統（電子光盤1份）詳細驗證文件系統 | ||
序號 | 名稱 | 數量 |
1 | 安裝確認（IQ） | 1套 |
2 | 操作確認（OQ） | 1套 |
3 | 性能確認?。ǎ?/span>Q）協助甲方完成 | 1套 |
4 | 工廠驗收測試（FAT） | 1套 |
5 | 客戶現場驗收測試（SAT） | 1套 |
6 | 操作手冊 (OM) | 1套 |
7 | 維護手冊 (MM) | 1套 |
8 | 安裝手冊 (IM) | 1套 |
9 | 平面布置圖 | 1套 |
10 | 工藝流程圖 | 1套 |
11 | 電氣線路圖 | 1套 |
凍融系統技術特點：
1. 可靠穩定性：可保證設備長時間（不少于24hr）持續穩定運行；
2. 安全性：
對人員而言：設備具有良好的人機交互環境，具備完善的安全措施（如安全聯鎖、安全警示等）；
對工藝而言：凍融距離的合理控制、產品配方的修改保存；
3. 合規性：
符合GMP相關要求；
具有審計追蹤功能、即軟件合規性；
設備滿足潔凈廠房使用要求；
文件體系的合規性；
4. 工藝符合：
可針對不同產品開展響應的工藝研究；
對生產過程中不同因素對產品質量影響的對比研究；
基于不同產品，開發及摸索可控凍融系統中的凍融速率區間；
