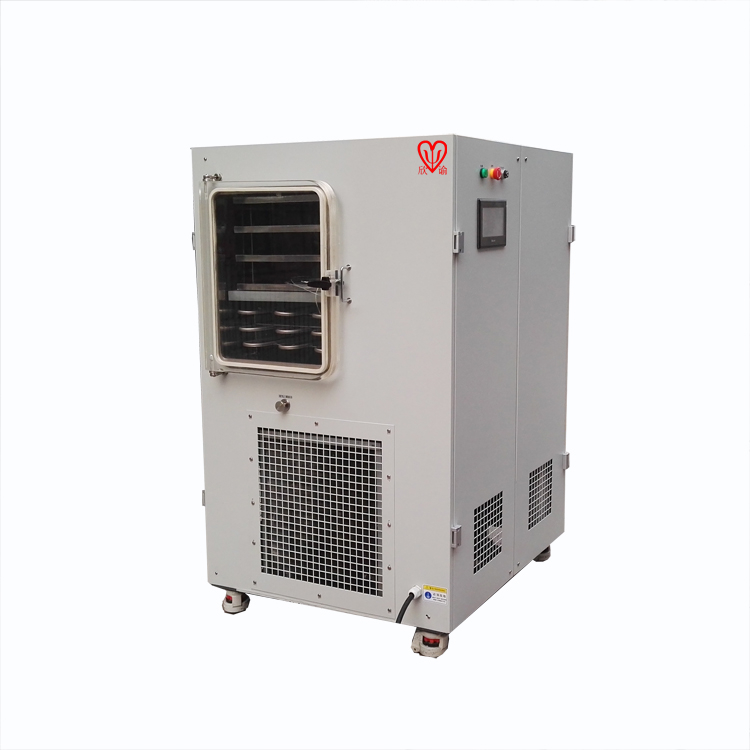

欣諭XY-FD-S2中型冷凍干燥機、凍干機、真空冷凍干燥機，是一款由欣諭公司新型研發的凍干設備，主要用于科研，院校，生物制藥、家用集合一體的多功能凍干機、可冷凍干燥生物制劑、高分子材料、多肽、石墨烯、干細胞、果蔬、海產品、動植物一切您想干燥的產品，對于熱敏物質如抗菌素、疫苗、血液制品、酶激素和其它生物制品，冷凍干燥技術更能顯示其優越性,另外欣諭公司可定制超低溫-120度以下冷凍干燥機幫助客戶解決含有防凍液、乙二醇一類特殊物料。經冷凍干燥處理的物品易于長期保存，加水后能恢復到凍干前的狀態并保持原由的生化特性。該系列機型具備擱板加熱和可編程功能，可查看凍干曲線，方便用戶觀察物料的凍干過程。
主要特點：
*方艙原位預凍干燥；
硅油加熱，控溫精度高，擱板溫差≤1℃,干燥效果均勻；
擱板溫度可調、可控生產工藝；
可儲存14個程序，每個程序可設30段，冷凍干燥機在運行過程中可修改程序參數，并記錄Z后的干燥曲線；
由于干燥室與冷阱為分體結構，捕水能力強，干燥時間短；

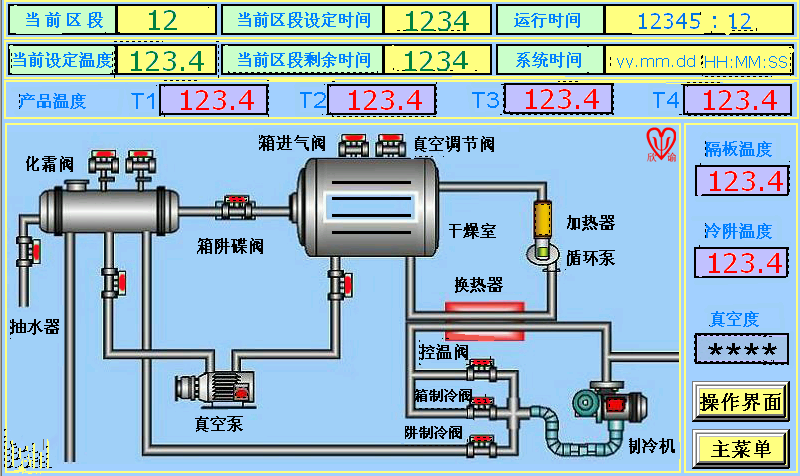

*XY定制觸摸屏微電腦操作，PID控制，可設置開機密碼，顯示干燥曲線；
方形托盤不易變形，易于操作，便于清洗；
配置充氣閥，可充干燥惰性氣體；
干燥室采用高透光無色透明有機玻璃門，在操作過程中能清晰觀察物料的變化過程；
可選配PLC控制系統以及上位機軟件實現遠程控制。
二．技術參數：
凍干機型號 | XY-FD-S2PLD | 備注 |
機械性能 | ||
板層有效面積 | 0.215㎡ | |
冷阱凝冰能力 | 6kg | |
Z低溫度 | ≦-85℃ | |
冷凝器降溫速率 從+20℃到-40℃ | ≦15分鐘 | XY凍干冷卻標準 |
板層溫度范圍 | -55~+80℃ | XY凍干溫度范圍 |
板層冷卻速率 從+20℃到-40℃ | ≦60分鐘（空載） | XY凍干隔板降溫標準 |
板層升溫速率 從-40℃到+20℃ | ≦60分鐘（空載） | XY凍干隔板升溫標準 |
抽氣速率： 從大氣壓抽至10pa | ≦15分鐘 | XY凍干真空標準速率 |
凍干箱J限真空 | ≦5pa | XY凍干真空標準 |
操作界面 | 手動+半自動+自動 | |
界面操作實現 | 各功能一鍵式操作 | |
裝瓶能力（約） | OD 16mm 770支 | |
OD 22mm 400支 | ||
盤裝液體 | Max 3L | |
凍干箱 | ||
材料 | ANSI 304不銹鋼 | |
板層 | 2（可用）+1（輻射板） | 直冷降溫 |
板層尺寸 | 280（寬）*360（深）*20（厚） | 板層間距和板層尺寸可根據客戶要求調整 |
板層間距 | 70mm | |
板層Z低溫度 | -55℃ | |
隔板控溫（程序控溫） | 真空狀態下，在滿足后箱冷阱捕水的條件下，可實現隔板溫度恒定控溫在客戶設定的溫度。 | |
溫度均勻性 | ±1℃ | XY凍干隔板控溫精度 |
表面粗糙度 | Ra≤0.5 μm | |
板層平整度 | ≤± 0.5 mm / m2 | |
板層結構形式 | 上下表面均無焊點的內焊法 | |
凍干箱門 | 高透光亞克力50mm | |
鎖門方式 | 手動鎖門 | |
冷阱 | ||
材料 | ANSI 304不銹鋼 | |
盤管形式 | 內置于冷阱 | |
冷阱Z低溫度 | -85℃ | |
除霜方式 | 常溫自然化霜 | |
加熱系統 | ||
循環泵 | 德G威樂WILO | |
導熱油 | 美G道康寧5cs 低粘度硅油 | |
電加熱 | 1kw | |
板式換熱器 | 瑞典阿法拉伐技術 | |
加熱速率 | 1℃/min | |
真空系統 | ||
真空泵 | 浙江譚氏2XZ-4C 或者 德G萊寶D16C | 真空泵外置(XY凍干機專用T型泵) |
真空泵泵頭閥 | 寧波捷柯達高真空截止閥 | |
真空探頭 | 濟寧ZJ-52T | |
抽速 | 4 L/S | |
功率 | 0.55KW | |
接口 | KF25 | |
連接管 | KF25真空不銹鋼波紋管 | |
制冷系統 | ||
制冷方式 | 復疊式制冷 | |
制冷劑 | 一元R404a,二元R23 | |
冷卻方式 | 風冷 | |
*壓縮機 | 1HP*2臺 | 法G泰康 |
油分 | 美GALCO | |
干燥過濾器 | 丹麥DANFOSS | |
壓力控制器 | 丹麥DANFOSS | |
電磁閥 | 意大利CASTEL | |
電控系統 | ||
觸摸屏 | 欣諭DOP-B 7寸高彩人機界面 | |
控制系統 | 欣諭XY-YLLD820 | |
電器元件 | 施耐德、正泰等 | |
尺寸和重量 | ||
整機結構 | 真空泵外置 | |
凍干機尺寸 | 800*1000*1700mm | |
重量（約） | 300kg | |
電力供應 | ||
電壓 | 220VAC 50HZ | |
裝機功率 | 3KW | 實際功耗小于3kw |
環境溫度 | 5~25℃ | |
欣諭凍干機選配功能：
通常的標配為手動和自動雙系統；
可根據用戶廠房設計凍干機；
可根據用戶要求選擇技術配置；
可根據用戶要求選擇螺桿式壓縮機；
可根據用戶要求選擇真空泵組形式；
共晶點測試儀
凍干終點判斷功能
進口品牌真空泵
真空泵防返油裝置
油霧過濾系統
真空調節系統
LYO-CONTROL軟件系統
數據記錄儀
回填過濾器
自動回填及排水控制系統
電容式真空計
外接掛瓶裝置
