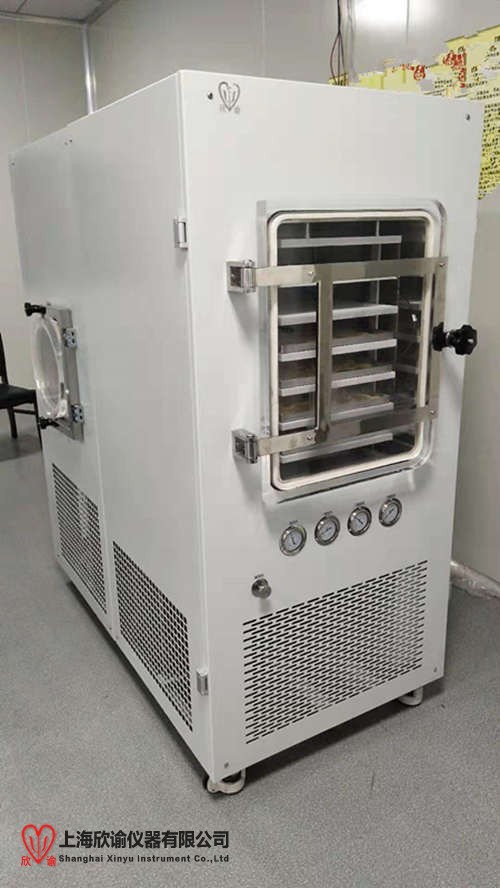

上海欣諭XY-FD-S20PLC控溫中試型冷凍干燥機、凍干機、真空冷凍干燥機，是一款由欣諭公司新型研發的凍干設備，主要用于科研，院校，生物制藥、家用集合一體的多功能凍干機、可冷凍干燥生物制劑、高分子材料、多肽、石墨烯、干細胞、果蔬、海產品、冬蟲夏草等中草藥、動植物一切您想干燥的產品，對于熱敏物質如抗菌素、疫苗、血液制品、酶激素和其它生物制品，冷凍干燥技術更能顯示其優越性,另外欣諭公司可定制超低溫-120度以下冷凍干燥機幫助客戶解決含有防凍液、乙二醇一類特殊物料。經冷凍干燥處理的物品易于長期保存，加水后能恢復到凍干前的狀態并保持原由的生化特性。該系列機型具備擱板加熱和可編程功能，可查看凍干曲線，方便用戶觀察物料的凍干過程。
一．主要特點：
l原位預凍干燥；
l硅油加熱，控溫精度高，擱板溫差≤1℃,干燥效果均勻；
l擱板溫度可調、可控生產工藝；
l可根據內存儲存程序，每個程序可設控溫段位，每一段位可設置持續時間，冷凍干燥機在運行過程中可修改程序參數，并記錄Z后的干燥曲線；
l由于干燥室與冷阱為分體結構，捕水能力強，干燥時間短；
l觸摸屏操作，PIC控制，可設置開機密碼，顯示干燥曲線；
l方形托盤不易變形，易于操作，便于清洗；
l配置充氣閥，可充干燥惰性氣體；
l干燥室采用高透光無色透明有機玻璃門，在操作過程中能清晰觀察物料的變化過程；如需避光，可貼膜。
l可選配手機APP監控系統以及上位機軟件實現遠程控制。
一、主要技術參數
□ 主要配置 Main configuration | 備注 | ||
板層有效面積：
| 2.3 m2 | ||
□ 設備規格 Specification | |||
有效板層尺寸：
| 500mm × 900mm | ||
板層數目：
| 5＋1（輻射層）
| ||
物料盤數量 Material number plate | 10個 | ||
板層間距： Shelf spacing | 70 mm | ||
板層溫度范圍： Shelf temperature range | -50℃～+70℃ （空載 no-load） | ||
冷阱Z低溫度： Min. condenser temp. | ≤ -70℃ （空載 no-load） | 空載 | |
系統J限真空度： System final vacuum degree | ≤ 5Pa | 空載 | |
□ 基礎設施 Basic configuration | |||
裝機功率： installation Power | 15KW
| 實際運行小于15KW | |
□ 機組外形及其他部分 Shape and other parts | |||
外形尺寸：
| （約）長1200×寬2100×高1700 About 1200x2100x1700mm, L*W*H | ||
整機重量（Kg）：
| （約）1200
| ||
噪聲： Noise | ≤ 70dB | ||
機組電氣系統：
| 接地保護
| ||
□ 凍干箱組件 drying chamber components | |||
箱體形狀：
| 長方形
| ||
內表面粗糙度：
| Ra ≤ 0.6μm | ||
箱門開啟方向：
| 順/逆時針開啟（俯視 用戶確定）
| ||
箱體材料： | AISI 304 不銹鋼
| ||
◆ | 箱門材料：
| ACRYLIC | |
保溫材料：
| 聚氨脂發泡 | ||
□ 板層組件 Shelf components | |||
◆ | 板層面板材料：
| AISI 304不銹鋼 上下面板鋼板厚度5 mm
| |
◆ | 板層結構：
| AISI 304不銹鋼
| |
表面粗糙度：
| Ra ≤ 0.6 μm | ||
板層平整度：
| ≤ ±0.5mm / m | ||
有效板層尺寸：
| 500mm×900 mm | ||
板層數目：
| 5＋1 | ||
板層有效面積：
| 2.3m2 | ||
◆ | 板層間距：
| 70 mm | |
板層降溫速率：
| +20℃降到-40℃/ 60分鐘內 (空載，硅油入口)
| ||
板層升溫速率： | -40℃升到+20℃/ 60分鐘內 (空載，硅油入口)
| ||
◆ | 板層Z低溫度：
| ≤ -55℃ (空載，硅油入口)
| 空載 |
板層Z高溫度：
| ≥ +70℃ (空載，硅油入口)
| ||
板層溫差： Shelf temperature error | ≤ ±1℃（穩定后） ≤ ±1℃ ( in balance ) | ||
□ 冷阱組件 Condenser components | |||
冷阱形狀：
| 圓筒形 結構緊湊、捕冰能力強、便于化霜、清洗 | ||
◆ | 冷阱材料：
| AISI 304 不銹鋼
| |
冷阱凝冰量：
| ≥ 30Kg | ||
冷阱降溫：
| +20℃降到-40℃/ 30分鐘內
| ||
◆ | 冷阱Z低溫度：
| ≤ -75℃ | 空載 |
除霜方式：
| 電化霜 | ||
◆ | 保溫材料：
| 聚氨脂發泡 | |
□ 冷凍系統 Refrigeration system | |||
冷凍機：
| 法G原裝泰康全封閉壓縮機
| ||
◆ | 制冷劑：
| 環保制冷劑 | |
冷凍機數量：
| 2臺
| ||
板層制冷：
| 1臺（同時對板層制冷，間接式制冷）
| ||
冷阱制冷： n | 1臺（同時對冷阱制冷，直接式制冷）
| ||
采用G際知名品牌的產品，精度高、穩定、安全、可靠。
| |||
高壓壓力保護系統：
| 當系統排氣壓力超過允許壓力時，自動切斷冷凍機運行，防止意外事故發生。
| ||
膨脹閥
| DANFOSS（丹麥Denmark) | ||
電磁閥
| DANFOSS（丹麥Denmark） | ||
油分離器
| ZOER（合資） | ||
高壓控制器 r | DANFOSS（丹麥Denmark） | ||
除酸過濾器
| DANFOSS（丹麥Denmark） | ||
壓力表
| LR/REFCO（德G/瑞士）油浸式壓力表
| ||
風冷冷凝器
| 欣諭定制 | ||
□ 真空系統 Vacuum system | |||
◆ | 雙級旋片泵: Double stage rotary vane pump | 欣諭凍干定制T型泵（baosi上市公司品牌） | |
數量：
| 1臺
| ||
◆ | 真空儀表：
| 睿寶
| |
凍干箱抽空速率：
| 大氣壓→10 Pa ≤ 30分鐘（干燥條件下）
| ||
XY凍干系統Z高真空：
| ≤ 5Pa | ||
XY凍干系統漏率標準：
| ≤ 10 Pa·l / sec | ||
□ 流體循環系統 Liquid circulation system | |||
◆ | 流體：
| 低粘度硅油 ( 25℃, 5cst ) G產優質產品
| |
流體管路材料：
| AISI 304 不銹鋼，焊接，有保溫
| ||
◆ | 循環泵：
| 丹麥GRUNDFOS原裝進口濕轉子屏蔽泵 丹麥GRUNDFOS循環泵為世界第一品牌
| |
循環泵數量：
| 1臺
| ||
加熱功率：
| 4kW | ||
加熱控制方式：
| 固態繼電器
| ||
◆ | 不銹鋼板式換熱器：
| 欣諭定制 | |
測溫探頭：
| PT-100鉑電阻
| ||
□ 控制系統 Control system | |||
◆ | 控制方式：
| 自動＋手動控制
| |
◆ | 控制系統：
| 上海欣諭XY-FD-PILOT | |
控制柜 | 欣諭定制 | ||
觸摸屏
| 昆侖通態 MCGS | ||
中間繼電器：
| 正泰
| ||
交流接觸器：
| 正泰
| ||
空氣斷路器： Air circuit-breaker | 正泰
| ||
接線端子：
| 知名品牌
| ||
□ 安全保護 Safety protection | |||
整機啟動保護：
| 設備的全部安全條件具備時，整機才能啟動運行。
| ||
操作保護：
| 整機電氣系統具有邏輯連鎖、控制、保護功能。
| ||
真空壓力：
| 有報警
| ||
加熱系統： Heating system | 有報警
| ||
停電、供電：
| 均有安全保護措施
| ||
升華過程中的產品保護：
| 真空度差時切斷加熱
| ||
真空泵啟動的冷阱保護：
| 連鎖
| ||
□ 整機裝備 Whole machine design | |||
電源：
| 3相5線，380伏
| ||
裝機功率：
| 15KW (此為裝機功率，并不是運行功率)
| ||
整機結構:
| 一體式 （便于運輸、就位）
| ||
整機尺寸 (mm)：
| （約）長1200×寬2100×高1700
| ||
整機重量（Kg）：
| （約）1200
| ||
設備質保期：
| 整機質保一年
| ||
