人類染色體的研究用于醫學的目的，已有近半個世紀的歷史，迄今已正式定名的染色體綜合癥已近70種，各種各樣的染色體異常在500種以上，1970年以后，由于顯帶技術問世，可以確認各號染色體使染色體疾病的診斷和預防提供了有效方法。
“XY”染色體分析系統針對人的外周淋巴血細胞染色體的G帶核型分析，研制了染色體核型自動分析系統。該系統可以對G顯帶染色體細胞，進行分離和分割，然后自動進行識別排隊，從而實現了G顯帶染色體核型分析。同傳統的人工核型分析相比，該系統大大減輕人工的繁鎖勞動，可為臨床遺傳疾病的查檢和對胎兒進行產前染色體疾病的診斷提供了一個有效的工具。
XY-RS-A2欣諭染色體分析系統
1.圖像獲取
2.預處理
染色體分割
3.染色體核型分析
執行核型分析程序后，程序自動對染色體進行配對處理，并將配對的結果保存于文件中。
4.核型圖顯示與調整
5.結果輸出
6.分析系統的技術指標：
本系統的性能指標如下：分析速度：XY分析一個核型的Z快時間2～3分鐘；分析的準確性：>93%。
7.主要應用范圍：
本系統可應用于以下幾方面。
(1)對遺傳疾病的診治；
(2)開展優生優育的檢查，以保證人口的質量；
(3)開展遺傳病的普查工作；
(4)放射工作人員的劑量估算。
XY染色體圖像預處理：包括圖像的獲取、去噪、二值化；
XY染色體圖像的分割：對粘連或重疊染色體進行分割或分離，包括人工操作方法和計算機自動方法；
XY染色體核型分析：對經過圖像分割后的染色體，自動進行核型分析，按G帶標準圖分類排隊；
XY染色體核型圖校正：通過人機交互方式，對排錯的染色體進行糾正，包括：倒置、交換、移動；
結果打印：對正確的核型圖，可以通過打印機打印，在打印核型圖的同時，還可將檢查與醫生診斷結果一同打印，作為檢查報告單；
資料管理：本系統還提供了數據管理功能，可將分析結果保存于數據庫中，便于資料的維護、查尋。
本系統的性能指標：
XY染色體核型分析的正確率：經過上千次的實驗結果，對正常染色體標本的識別率達93%
XY染色體分析速度：< 5分鐘/每細胞（含對粘連和重疊染色體分割與分離的時間）

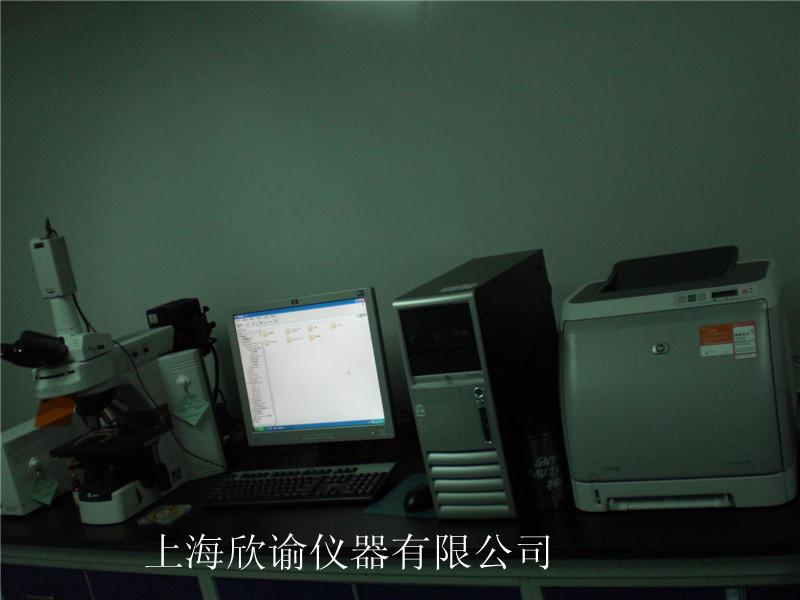

本系統的硬件包括：高清晰度彩色攝像機、真彩色圖像獲取板、高清晰數字圖像采集卡、計算機和激光打印機。

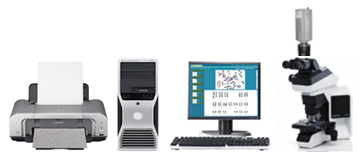

XY染色體分析系統包含的配置
1．?dāng)z像機：日本JVC
2．計算機：XY染色體軟件專用品牌機：聯想不低于M4350配置
3．顯示器：液晶顯示器：聯想19寬屏
4．打印機：彩色激光品牌打印機：不低于HPM251n配置
5．高清晰數字圖像采集卡：上海XY，上海欣諭
6．附件：接線板，S端子線，恢復盤，奧林巴斯專用攝像接口。
7．軟件包：欣諭染色體專用圖像分析系統軟件包
8，顯微鏡：奧林巴斯BX53
用途：可觀察普通染色的切片，用于研究工作。
1． 工作條件
1.1 適于在氣溫為攝氏-40℃～＋50℃的環境條件下運輸和貯存，在電源220V（±10%）/50Hz、氣溫?cái)z氏-5℃～40℃和相對濕度85%的環境條件下運行。
1.2 配置符合中G有關標準要求的插頭，或提供適當?shù)霓D(zhuǎn)換插座。
2． 主要技術指標
2.1 研究級正置顯微鏡
2.1.1 研究級正置顯微鏡，可作明場的觀察
2.1.2 光學系統：齊焦距離為G際標準45mm的Z新一代UIS2無限遠校正光學系統
2.1.3 調焦：載物臺垂直運動方式距離不小于25mm，帶聚焦粗調上限停止位置，粗調旋鈕扭矩可調，Z小微調刻度單位≤1微米
2.1.4 觀察鏡筒：寬視野三目鏡筒，傾角為30°
2.1.5 照明裝置：內置透射光柯勒照明器，12V100W鹵素?zé)?，光?qiáng)預調開關，內置式濾色鏡（日光平衡濾色片、ND25、ND6），左右手均可操作。具備ECO環保節能感應開關，操作人員離開30分鐘后自動關閉透射光源
2.1.6 物鏡：平場消色差物鏡
10X（N.A. ≥0.26，W.D. ≥10.6）
100X（N.A. ≥1.25，W.D. ≥0.15 spring）
2.1.7 載物臺：右手低位置同軸驅動選鈕的高抗磨損性陶瓷覆蓋層載物臺
2.1.8 目鏡：10X寬視野目鏡，視野數為22；
2.1.9 物鏡轉換器：五孔物鏡轉換器
2.1.10 聚光鏡：搖擺式聚光鏡，N.A.≥0.9
2.1.11 原裝品牌所在G生產并進口產品
研究級正置顯微鏡BX53配置清單1：
名稱及型號 | 簡述 | 數量 |
BX53機架 | ||
BX53F | Microscope frame for transmitted and reflected microscopy with built-in filter holders for four filters (LBD, ND6, ND25 and GF), including hexagonal driver ABxxxx and immersion oil 8cc Corresponded to WEEE and RoHS regulations | 1 |
三目觀察筒 | ||
U-TR30-2 | Trinocular tube | 1 |
D型6孔物鏡轉盤 | ||
U-5RE-2 | Quintuple Revolving Nosepiece | 1 |
右手低位載物臺 | ||
U-SVRB-4 | Ceramic surface mechanical stage with right-hand low drivecontrol (long type) | 1 |
左手雙標厚型標本夾 | ||
U-HLDT-4 | Specimen holder for BX stage, left hand, for two specimens, thick type | 1 |
搖入搖出型聚光鏡 | ||
U-SC3 | Swing-out condenser N.A. 0.9-0.16 | 1 |
100W鹵素?zé)魺羰?/span> | ||
U-LH100-3 | Lamp house for 100W halogen | 1 |
12伏100瓦長壽命鹵素?zé)襞?/span> | ||
JC12V100WHAL-L | Halogen bulb (Philips No. 7724)for AX70/80,BX50/51/52/60/61/62IX70 /71/81,AHBS/3,AHBT/3,BHS/U IMT2 (100W) (Made in Germany) | 2 |
電源線 | ||
UYCP | Power cord | 1 |
BX3鏡臂 | ||
BX3-ARM | Arm for BX53F and BX63F frame | 1 |
防塵罩018 | ||
COVER-018 | Dust cover Type 018 for BX2 ( L 510mm x W 320mm x H 530 mm) | 1 |
10倍平場消色差物鏡 | ||
PLN10X | Plan achromat objective 10X/0.25, WD 10.6 | 1 |
100倍平場消色差物鏡 | ||
PLN100XO | Plan achromat objective 100X/1.25, WD 0.15 (spring, oil) | 1 |
10倍寬視場目鏡 | ||
WHN10X | Widefield eyepiece 10X Made in philippines | 2 |
8毫升鏡油 | ||
OIL-8CC | Immersion oil 8cc | 1 |
XY染色體分析系統基本功能參數：
軟件組件 | 通用軟件模塊 | 專業XY圖像采集系統模塊 | √ |
專業XY圖像處理模塊 | √ | ||
染色體報告打印輸出模塊 | √ | ||
數據庫管理模塊 | √ | ||
應用軟件模塊 | 染色體核型分析模塊 | √ | |
技術與售后 | 現場安裝、調試、培訓 | √ | |
專業售后服務、技術支持 | √ | ||
XY染色體分析軟件后續升級 | √ | ||
