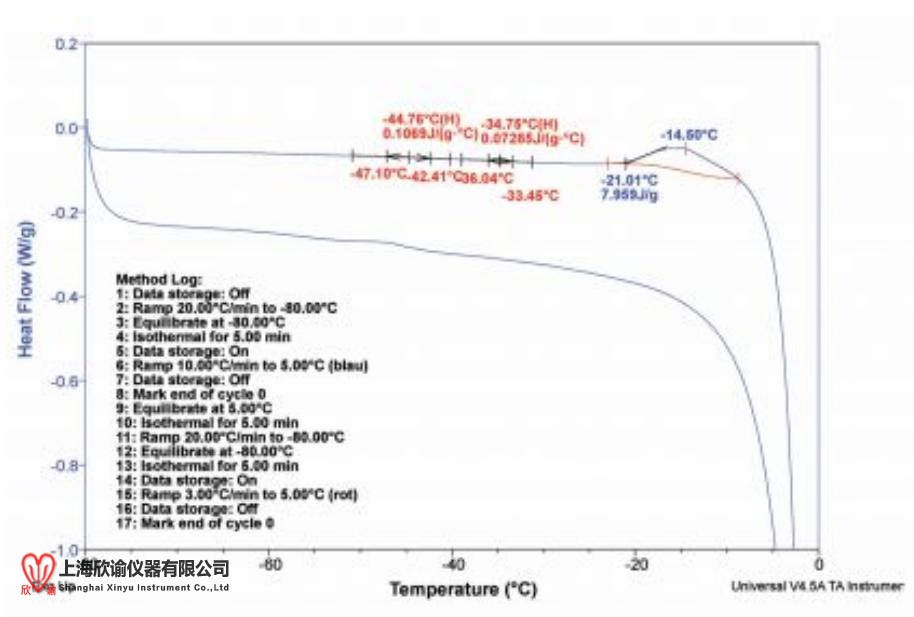

有人認為退火溫度應(yīng)小于或等于共熔溫度，因為在此溫度才更有利于重結(jié)晶，而有的重結(jié)晶現(xiàn)象可以直接在熱分析圖譜中直接看到。因此DSC熱分析是研究退火條件的重要手段。甘露醇/蛋白溶液DSC分析曲線退火維持時間，應(yīng)該由溶質(zhì)的結(jié)晶性質(zhì)，退火的溫度和裝載高度等諸多因素決定，因此目前還沒有合適的數(shù)學(xué)模型。
眾說紛紜，那么可由實驗確定Z佳的退火時間，如蔗糖在-14℃退火30min，能顯著提高升華效率，而要達到相似的效率，必須在-25℃退火更長的時間。對于常規(guī)的保護劑甘露醇或甘氨酸，如果充填高度度為1cm或更大，則建議溫度為-20或-25℃，退火時間為2h或更長，甘露醇/蛋白溶液DSC分析曲線所示。另外可以借助儀器如使用X射線衍射或DSC來研究退火條件以評估結(jié)晶度的發(fā)展。
上一篇一個好的凍干成品需要配注意崩解溫度和加熱速率
下一篇無
