Sr. No.

Description

描述

Specifications

規格

1

Mode

型號

XY-GY-2000

2

Output (approx.)

產量（大約）

2000KG

3

Maximum ice capacity

Z大捕冰力

3000kg

4

Control

控制方式

Microprocessor

微機處理

5

Dimension of unit (approx.) (L × W × H) (mm)

外型尺寸（大約）（長×寬×高）

箱體：20000×2500×2900，

整體：29000×2500×3600，

(Final dimension based on design)

（以Z終設計尺寸為準）

6

Weight (approx.)

重量（大約）

36,000kg

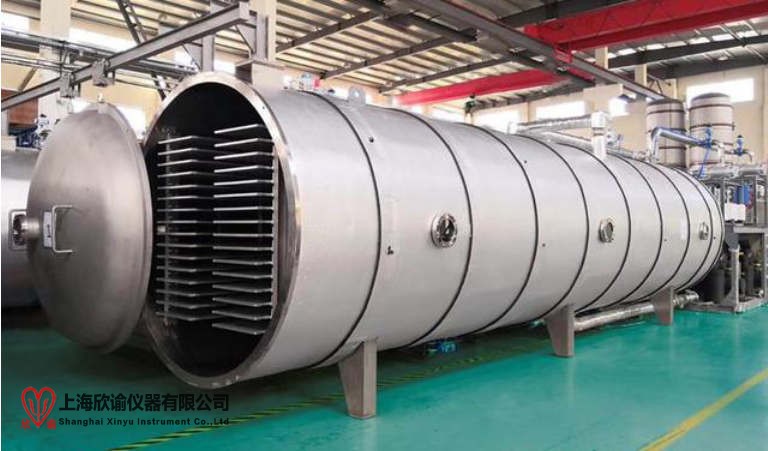

Chamber

凍干箱

1

Chamber type

凍干箱外型

Cylindrical

圓筒體

2

Maximum design pressure

Z大設計壓力

常壓

3

Maximum design temperature

Z大設計溫度

常溫

4

Finish

內部拋光度

Ra≤0.5um (0.5Mircon)

5

Validation port

驗證孔

Included

有（1個）位置箱體頂部

6

Viewing port

視鏡

Illuminated

帶遠射燈【廣角】

Number

數量

1

Location

位置

Side

側面

Dimension

尺寸

DN200 (mm)

7

Material

材質

Internal

內部

SUS 304

Insulation

保溫

polyisocyanurate foam

聚氨酯發泡材料

External cover

外部

SUS 304

Door

箱門

1

Finish

拋光度

Ra≤0.5um (0.5Mircon)

2

Viewing port

視鏡

Included

有

Number

數量

1

Location

位置

On height 1.5m (approx.)

高度1.5米（大約）

3

Open direction

開門方向(根據客戶要求）

Right (face to door, hinge on right side)

右開（面對箱門，鉸鏈在右）

4

Open angle

開門角度

More than 110o

大于110度

5

Gasket

密封圈

O-shaped silicone rubber single gasket

O型硅橡膠單密封

6

Locking arrangement

門鎖方式

Auxiliary manual handle

輔助手柄

7

Material

材質

Internal

內部

SUS 304

Insulation

保溫

polyisocyanurate foam

聚氨酯發泡材料

External cover

外部

SUS304

Shelves

板層

1

Temperature range

溫度范圍

-45~-50°C to + 80°C

2

Temperature sensors (shelves)

板層溫度探頭

2

Silicone oil inlet

導熱油進口

Silicone oil outlet

導熱油出口

3

sensors

溫度探頭

3

4

Number of shelves

板層數

（15+ 1）×2，(upper radiant shelf)

（溫度補償板）

5

Dimension (L × W × T) (mm)

板層尺寸（以設計為準）

12580× 541× 18

6

area (sq. m)

面積

197.4m²

7

Spacing (mm)

板間距

77

8

Hose of flexible connection

軟管連接

Welding

焊接

9

Finish

拋光度

Ra≤0.5um (0.5Micron)

10

Level

平整度

≤±0.5mm/m

11

Material

材質

SUS 304

Condenser

冷凝器

1

Condenser type

冷凝器外型

Cylindrical

圓筒體

2

Viewing port

視鏡

Illuminated

帶遠射燈【廣角】

Number

數量

1

Location

位置

Easily observe the whole inside condenser

容易觀察到整個箱體內部

Dimension

尺寸

DN200 (mm)

3

Final temperature

J限溫度

-65°C~-70℃

4

Cooling time (+20 to -40°C)

制冷速度(空載)

≤30 minutes (empty)

5

Maximum design pressure

Z大設計壓力

常壓

6

Maximum design temperature

Z大設計溫度

常溫

7

Finish

拋光度

Ra≤0.5um (0.5Mircon)

8

Coiled pipe material

盤管材質

SUS 304

Internal

內部

SUS 304

Insulation

保溫

polyisocyanurate foam

聚氨酯發泡材料

External cover

外部

SUS 304

Shelf Heating / Cooling

板層升溫/降溫

1

Circulation pump

循環泵

Brand

品牌

DF

Model

型號

CDL65-1

Type

形式

Centrifugal pump

離心式

Number

數量

2

Motor power

電機功率

5.5kW*2

2

Plate heat exchanger

板式熱交換器

Brand

品牌

Hexnovo

Type

方式

Sealed brazed stainless steel

不銹鋼封蜂窩式

Number

數量

4

3

Heater

電加熱

PID control

PID 控制【雙組電加熱系統】

4

Maximum heating power

Z大加熱功率

32KW*6

5

Thermal fluid

導熱介質

Special heat conducting oil for freeze dryer

 凍干機專用導熱油

6

Shelf cooling time (+20°C to -40°C)

板層制冷速度(空載)

≤60 minutes (empty)

7

Heating rate

加熱速度(大約)

1°C/min (approx.)

Refrigerating System

制冷系統

1

Compressor

壓縮機

Brand

品牌

Hanbell

臺灣 漢鐘

Model

型號

LT-S-36/16-V

Type

方式

Low two-stage temperature

screw compressor

低溫雙J螺桿機

Number

數量

4

Motor power

電機功率

58.8kW *4

2

Refrigerant

制冷劑

HFC-free R404A

Main refrigerating units

主要制冷元件

1

Thermostatic expansion valve

熱力膨脹閥

Danfoss

2

Solenoid valve

電磁閥

Danfoss

3

Service valve關斷閥

Castel

4

Safety valve安全閥

Castel

5

Capped valve頂蓋閥

Castel

6

Sight glass視液鏡

Danfoss

7

Water cooling condenser水冷凝器

Teyi

8

Oil separator

油分離器

Fasike

9

Gas-liquid separator

汽液分離器

Fasike

10

Filter

過濾器

濾殼Hongguo濾芯 ALCO

Vacuum System

真空系統

1

Final vacuum

J限真空

≤2.7×10 -2mbar

2

Evacuation time

抽氣速度

≤30minutes (1×103 mbar to 1×10-1 mbar)

3

Vacuum  pump

真空泵

Brand

品牌

BAOSI

Model

型號

SRV300

Type

方式

Oil-rotary

油旋片式真空泵

Number

數量

4

Flow rate

排氣速度

280m³/hr (×4)

Motor power

電機功率

5.5Kw (×4)

5

Mechanical booster pump

羅茨泵

Brand

品牌

BAOSI

Model

型號

BSJ300L

Type

方式

Roots

機械式

Number

數量

4

Flow rate

抽氣速度

1000m3/hr (×4)

Motor power

電機功率

3.7KW (×4)

Anti-suction valve

真空防倒吸閥

Included

有

Pneumatic System

氣動系統

1

Gas source disposal units

氣源處理單元

AIRTAC   TAIWAN

2

Air pressure switch

氣壓力開關

EUROSWITCH  ITALY

3

Pneumatic Valve

氣動閥門

xinyu

De-icing

化霜

1

Hot water or steam

inlet/outlet valves

熱水或者蒸汽進口/出口閥

Brand

品牌

xinyu

Type

方式

Pneumatic butterfly valve

氣動蝶閥

Trolley system

推車系統

1

Rail type

軌道類型

下軌道

2

Trolley dimension

推車尺寸

3

Trolley Number

推車數量

8臺

4

Trolley material

推車材料

304stainless steel

304不銹鋼

5

Tray

托盤

Tray Number

托盤數量

480只

6

Rail

軌道

I beam  304stainless steel

槽鋼  304不銹鋼

Control System

控制系統

1

Software

軟件

XY-5000（可隨時免費升級）

Automatic

自動

Included

有

Manual

手動

Included

有

2

PLC

可編程控制器

Omron

3

Industrial personal Computer

工控機

Touch Screen Computer

品牌平板電腦

4

Vacuum gauge

真空探頭

Edwards

5

Temperature probe

溫度探頭

Pt100

6

Breaker

空開

Schneider

7

Contactor

接觸器

Schneider

8

Relay

繼電器

Schneider

Safety System

安全系統

1

Vacuum failure protection

真空失敗保護

Included

有

2

Temperature failure protection

溫度失敗保護

Included

有

3

Compressor protection

壓縮機保護

Included

有

4

Other motors protection

其它電機保護

Included

有

5

Interlock protection

連鎖保護

Included

有

6

Cooling water failure protection

水壓失敗保護

Included

有

7

Air pressure failure protection

氣壓失敗保護

Included

有

Utility Requirement (approx.)

公用工程消耗(大約)

1

Electricity - total electrical load

總裝機功率

475kw (380V, 50Hz, 3Phase, 5Wire)

2

Cooling water for refrigerant cooling

用于制冷系統的冷卻水

140m3/hr (1.5≤P≤2bar, T≤28°C)

3

Water for de-icing

化霜用水量

≥15T/batch (P≥3bar, T=60°C)

4

Compressed air for pneumatic valves

用于氣動閥的壓縮空氣

160L/min (4≤P≤8bar)
